Стали при разливке в слитки классифицируют по трем основным и одному дополнительному типам в зависимости от степени раскисления или, что тоже самое, по количеству газов, выделяющихся в ходе затвердевания слитка.

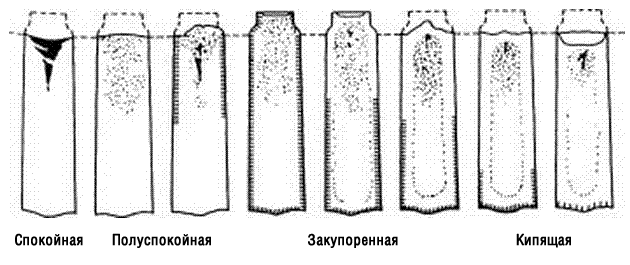

К этим четырем типам относятся:

• спокойная сталь;
• полуспокойная сталь;
• закупоренная сталь;
• кипящая сталь.

Спокойная сталь

Cпокойная сталь – это сталь, у которой практически не происходит выделения газов при затвердевании слитка после его разливки. Это обеспечивается полным раскислением стали — полным удалением из нее кислорода и образованием усадочной раковины в верхней части слитка. Эта часть слитка затем отрезается и отправляется в лом.

Все легированные стали, большинство низколегированных сталей и многие углеродистые стали обычно применяют в виде спокойных сталей. При непрерывной разливке сталь также «успокаивают» полностью. Спокойная сталь характеризуется гомогенной структурой и равномерным распределением химического состава и свойств.

Для получения спокойной стали ее раскисляют алюминием, а также марганцевыми или кремнистыми ферросплавами. Кроме того, иногда применяют силицид кальция и другие специальные раскислители.

Полуспокойная сталь

В полуспокойной стали выделение газов при ее раскислении подавляется не полностью, так как сталь раскисляется только частично. Степень выделения газов в этих сталях больше, чем в спокойных сталях, но меньше чем в кипящих.

До начала выделения газов в слитке образуется корка значительной толщины. У правильно «полураскисленного» стального слитка отсутствует усадочная раковина, но есть широко рассеянные по толщине пузыри в центральной зоне верхней части слитка. Эти пузыри, однако, завариваются при прокатке слитка.

Полуспокойные стали обычно имеют содержание углерода от 0,15 до 0,30 %. Они находят широкое применение при производстве сортового проката, штрипса и труб.

Главными отличиями полуспокойных сталей являются:

• различная степень неоднородности химического состава – средняя между степенями спокойной и кипящей сталей;
• меньшая сегрегация химических элементов, чем в спокойной стали;
• выраженная тенденция положительной химической сегрегации в центре верхней части слитка.

Кипящая сталь

Кипящая сталь характеризуется:

• большой степенью выделения газов при затвердевании стали в изложнице;
• заметным различием химического состава по поперечному сечению слитка и между верхней и нижней частями слитка.

Это приводит к образованию в наружной оболочке слитка относительно чистого железа и внутренней сердцевины слитка с высокой концентрацией легирующих и примесных элементов, особенно, углерода, азота, серы и фосфора, которые имеют низкую температуру плавления. Более чистую наружную часть слитка применяют при прокатке.

Слитки из кипящей стали хорошо подходят для производства многих изделий, таких как плиты, листы, проволока, трубы, а также сортовой прокат с требованиями по чистоте поверхности и вязким свойствам.

Технология производства кипящих сталей ограничена максимальным содержанием углерода и марганца. Эта сталь не содержит сколько-нибудь заметных количеств сильных раскислителей, таких как алюминий, кремний или титан.

Кипящая сталь является более дешевой, чем спокойная и полуспокойная, так для нее применяют только небольшое количество раскислителя, а верхняя часть слитка не отправляется в лом.

Закупоренная сталь

Закупоренная сталь – это тип стали с характеристиками аналогичными для кипящей стали, но по степени подавления выделения газов при затвердевании она располагается между полуспокойной и кипящей сталями.

Для производства «закупоренных» стальных слитков применяют меньше раскислителей, чем для полуспокойных слитков. Это дает возможность в определенной степени управлять формированием наружного слоя слитка при его затвердевании.

Технология закупоривания слитков является вариацией технологии производства кипящей стали. Операция закупоривания слитка ограничивает время для выделения газов и предотвращает образование чрезмерного количества газовых пузырей внутри слитка.

Закупоренные слитки обычно применяют к сталям с содержанием углерода более 0,15 %, из которых производят листы, ленты, тонкие плиты, штрипсы, проволоку и прутки.

При механическом закупоривании стальных слитков применяют тяжелые чугунные крышки, чтобы загерметизировать изложницу сверху и остановить образование наружной оболочки, как это происходит у кипящих слитков.

Химическое закупоривание слитков производят в открытых изложницах. Закупоривание выполняется путем добавки алюминия или ферросилиция сверху изложницы, что приводит к быстрому затвердеванию верхней поверхности слитка. Верхняя часть слитка потом отрезается и отправляется в лом.
