Процесс изготовления балки

Балка двутавровая может изготавливаться методом горячей прокатки заготовки (катаная двутавровая балка) либо методом автоматической сварки металлических полос. Каждый из способов имеет своим преимущества и используется в зависимости от вида получаемой продукции.

Технология производства стальной двутавровой балки методом горячей прокатки:

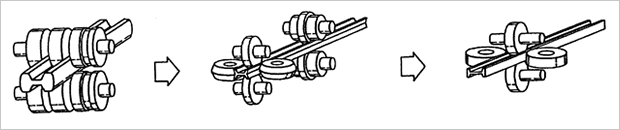

Горячая прокатка двутавровой балки ведется на прокатных станах, которые представляют собой длинные установки с большим количеством вращающихся валков различного диаметра. Технологический процесс предполагает использование в качестве заготовки толстых слитков или слябов, имеющих сплошное сечение.

В процессе прокатки слитки перемещаются по рольгангу и обрабатываются рядом валков, в результате чего длина заготовок сильно возрастает, а поперечное сечение постепенно уменьшается и приобретает форму двутавра.

Метод горячей прокатки двутавровых балок имеет крайне высокую производительность. Однако, прокатный стан является чрезвычайно дорогим и сложным оборудованием, что в свою очередь увеличивает стоимость получаемой продукции.

Технология производства стальной двутавровой балки методом сварки:

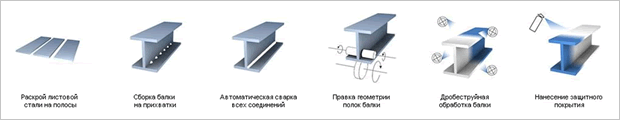

Двутавровые сварные балки изготавливаются на автоматизированных линиях. Технологический процесс включает в себя резку заготовок, сборку двутаврового профиля, сварку под флюсом. После сварки профиль проходит дополнительную обработку прокаткой для правки геометрии полок. После прокатки через систему роликов поверхность профиля очищают и наносят на нее защитное покрытие.

Сварная технология позволяет уменьшать металлоемкость строительства за счет уменьшения количества отходов. Сварная технология изготовления двутавровых балок дает возможность производить продукт с более точным соблюдением размеров.

Сварным способом производятся тонкостенные, усиленные, разнополочные, перфорированные, а также двутавровые балки переменного сечения. При изготовлении перфорированных двутавровых балок стенку готового профиля зигзагообразно разрезают, половинки смещают, совмещая выступы стенки, и сваривают.

Области применения балки

Благодаря своей форме, относительно невысокой удельной массе, высокой нагрузочной способности на прогиб и способности распределять нагрузку на несущие конструкции двутавровые балки широко применяются в крупнопанельном, промышленном и гражданском строительстве для перекрытий, колонных металлоконструкций, опор, колонн, тоннелей, мостовых сооружений, подвесных путей, армирования лифтовых шахт и т.п.

Благодаря своей универсальности двутавровые балки также успешно используют в строительстве быстровозводимых зданий в качестве каркаса межэтажных перекрытий, основного несущего каркаса и элементов конструкции кровли.

Использование уникальных свойств двутавровых балок значительно расширяет возможности дизайна и архитектуры. Современные дизайнерские и архитектурные решения требуют применения стальных балок в качестве несущего каркаса, поскольку при больших пролетах (от 7 метров) применять бетонные конструкции становятся не эффективно. Двутавровая балка также может использоваться и как элемент дизайнерского художественного оформления здания.

Достаточно часто двутавровая балка используется в машиностроении, вагоностроении и других отраслях промышленности.

Особенности и достоинства балки

Двутавровая балка обладает уникальными механическими свойствами. По прочности она превосходит уголок и квадратный профиль, обладает высокой жесткостью и небольшим удельным весом. Также одно из основных конструкционных свойств двутавровой балки – это возможность работы на изгиб, т.е. принимать на себя и передавать нагрузку, как вертикальную, так и горизонтальную.

По способу производства двутавровые балки разделяются на:

• горячекатаные;
• сварные.

По форме полок существует два типа балок:

• с уклоном внутренних граней полок;
• с параллельными гранями полок.

По соотношению размеров и назначению двутавровые балки изготавливается трех типов:

• нормальные (Б);
• колонные (К);
• широкополочные (Ш);
• дополнительная серия (Д).

Стальные балки являются самым востребованным видом сортового фасонного металлопроката, благодаря ряду достоинств:

• простота конструкции;
• возможность выдерживать повышенные нагрузки;
• позволяют перекрывать большие пролеты;
• не горят (хотя и теряют несущую способность при нагревании до высокой температуры);
• устойчивы к биологическим воздействиям.
