Процесс изготовления листа оцинкованного

Лист оцинкованный, как видно из названия, изготавливаться из холоднокатаных листов методом нанесения на поверхность листа цинкового сплава для защиты от коррозии. Данный метод называется оцинковкой.

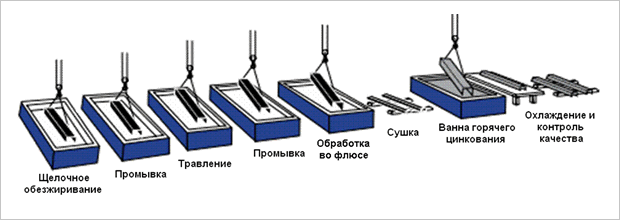

Оцинковка стального листа осуществляется в несколько этапов. Сначала поверхность стального листа обезжиривают, протравливают и промывают. Затем происходит непосредственно оцинкование. Заключительным этапом оцинковки является охлаждение оцинкованного стального листа или рулона.

В гальванической паре, которую создают железо с цинком, первый участник малоактивен, поэтому цинк при коррозийных процессах проявляет себя в окислительной реакции первым, в то время как железо не участвует в ней вообще.

На толщину слоя цинка влияют два фактора: температура и время, которое потребовалось для цинкования. Цифры колеблются в пределах от 6 микрометров до полутора миллиметров.

Методы цинкования:

• Гальванический метод – цинкование путём насаждения материала на поверхность железа с помощью раствора электролита, содержащего цинк.
• Цинкование с применение высоких температур – при таком виде работ металлизация приобретает наивысшие защитные свойства.
• Цинкование с применением низких температур – обработка поверхности металла специальным составом, содержащим порошок из цинка. При таком методе характеристики полученного покрытия не уступают по качеству покрытиям, сделанным из полимеров или при методе высоких температур.
• Шерардизация – метод цинкования с использованием цинкового порошка (работы проходят при температурах от 300 до 450 градусов по Цельсию) или паров цинка (при температуре 800-900 градусов по Цельсию).
• Шоопирование – процесс опыления металла цинком специальным техническим пистолетом.
• Газодинамическое цинкование – использование сверхзвуковой скорости при нанесении цинка, отличительная особенность этого метода – высокое сцепление обрабатываемых поверхностей.

Области применения листа оцинкованного

Благодаря прочности, долговечности и устойчивости к коррозии и агрессивным средам оцинкованный лист получил широкое распространение во многих отраслях производства и промышленности. Область эксплуатации оцинкованного листа расширяется с каждым днем.

Оцинкованный лист используется при устройстве кровель, благодаря облегченному весу. Применяется в качестве основы для производства доборных элементов к кровле и фасадам, систем принудительной вентиляции, воздуховодов, в устройстве желобов, водосточных труб, а также служит материалом для изготовления различных конструктивных элементов и деталей, используемых практически во всех сферах промышленного и гражданского строительства.

Оптимальным считается внедрение оцинкованного листа в гражданское строительство в процесс организации ограждений и настилов, облицовки строений, монтаже перекрытий, в качестве изготовления отделочно-декоративных конструкций и деталей.

Лист оцинкованный полимерный также пользуется популярностью в производственном процессе изготовления профильного настила, металлочерепицы или сайдинга из металла. Также оцинкованный лист можно применять для строительства бункеров, временных хранилищ или корпусов для силоса в сельском хозяйстве.

Особенности и достоинства листа оцинкованного

Оцинкованный лист пользуется постоянно возрастающим спросом. Это обусловлено прекрасными технико-эксплуатационными свойствами, широким спектром применения, а также возможностью организовать и внедрить в проект любую дизайнерскую задумку, благодаря эстетичным внешним показателям, которыми славится лист оцинкованный.

Цена продукции также относится к немаловажному плюсу, потому как лист считается экономически выгодным стройматериалом.

К основным преимуществам можно отнести:

• Высокая прочность.
• Изделия легко поддаются деформации, которая необходима при обработке стройматериалов глубокой вытяжки: штамповка, гибка и вальцовка.
• Долговечность цветового покрытия, благодаря стойкости к УФ излучению.
• Широкий спектр применения для областей различной направленности.
• Простота в установке и последующем ремонте.
• После демонтажа старые листы можно использовать повторно. Технические особенности и первоначальные положительные свойства полностью сохраняет правильно демонтированный оцинкованный лист.

Основным классификационным признаком оцинкованного листа является толщина защитного покрытия. Согласно этому, оцинкованный листовой прокат подразделяется на 3 класса:

• Повышенный класс (П) – толщина покрытия от 40 до 60 мкм, масса покрытия 1 м.кв. – 570-855 г;
• 1 класс – толщина покрытия от 18 до 40 мкм, масса – 258-570 г;
• 2 класс – толщина покрытия от 10 до 18 мкм, масса – 142,5 до 258 г.

В зависимости от области применения листовая сталь с цинковым покрытием подразделяется на следующие группы:

• ОН - общего назначения;
• ХШ - предназначена для холодной штамповки;
• ХП - используется для холодного профилирования;
• ПК - дрессированная (под окраску).

По способности к вытяжке лист оцинкованный можно разделить на 3 группы:

• Н – нормальной вытяжки;
• Г – глубокой вытяжки;
• ВГ – весьма глубокой.

По равномерности толщины защитного цинкового покрытия, оцинковка бывает:

• НР - нормальной разнотолщинности;
• УР - уменьшенной разнотолщинности.
